输出问题汇总

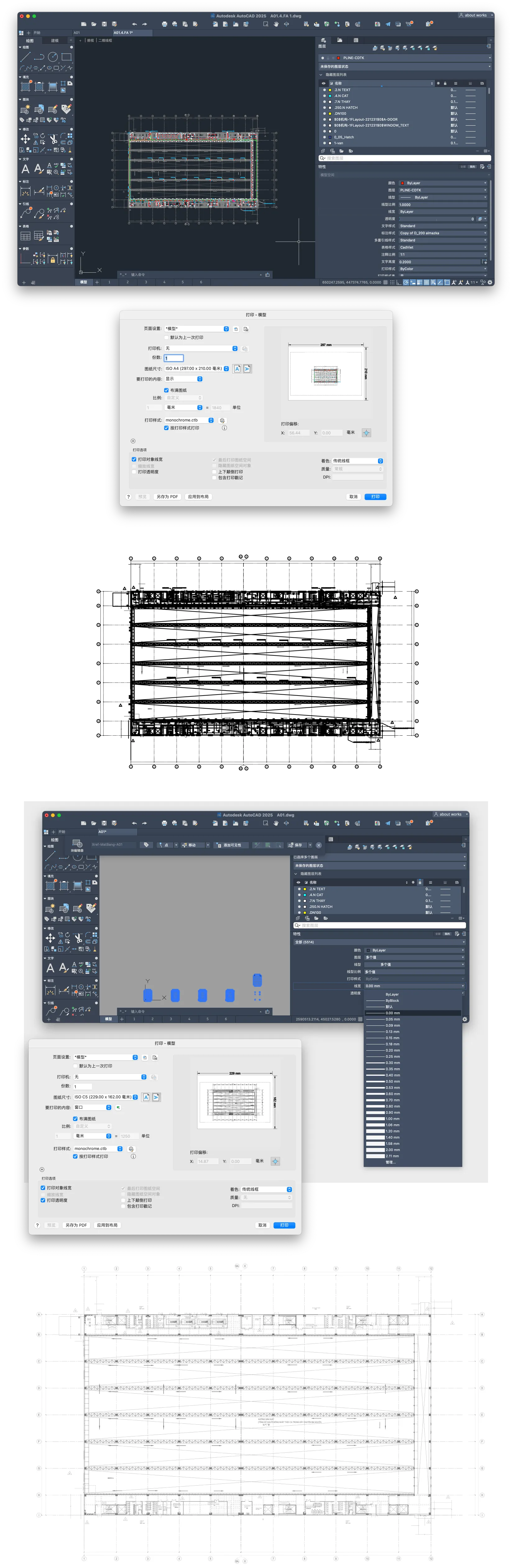

当打印PDF线宽的问题

有时打印PDF时，在CAD是查看是正常的，但是输出PDF时，线宽会变大，这个是由于CAD的自动设定线宽的问题产生的。

解决当在autocad看图纸里，缩小看整体时，有些线条十分之粗大，有些却是正常的，然而放大图纸时，线条却是正常的，

这是线宽会根据屏幕去显示线宽的大小，缩得综小，线条越粗，放得越大，线条越细，

这里是将线宽设定为。默认，

目前我将线宽更改为0.0mm

这个问题纠结了好久，好像是要将线宽

工程图最好用A1以上尺寸的纸

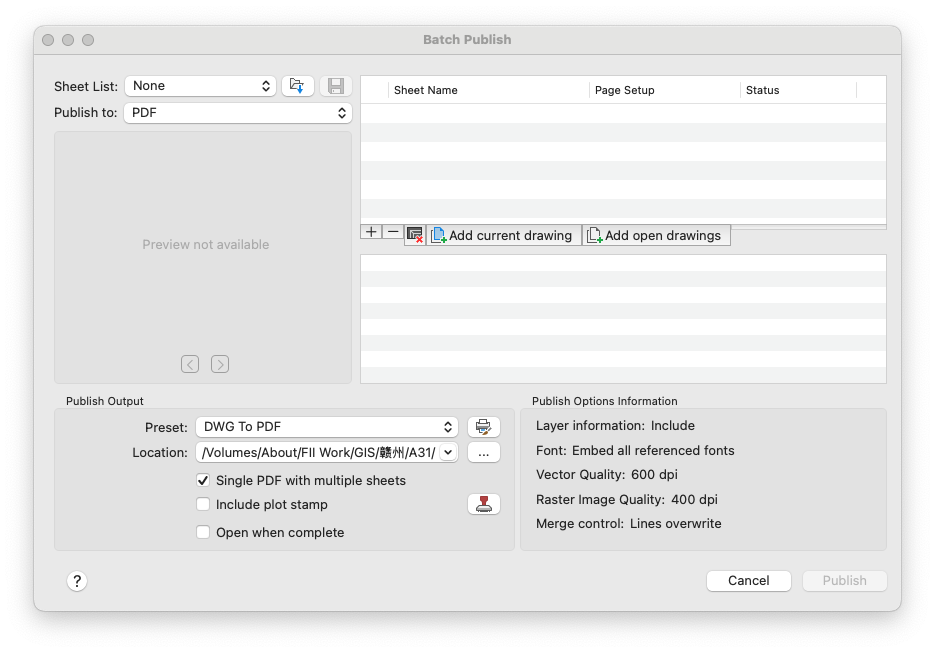

在输入框中输入/publish会弹出图 2.1，此时你就可以通过【Add current drawing / 添加当前草图】或是【Add open drawings / 添加打开的草图】去添加对应的文档信息，点击【Publish/发布】就可以得到整个画布的草图内容了

图 2.1

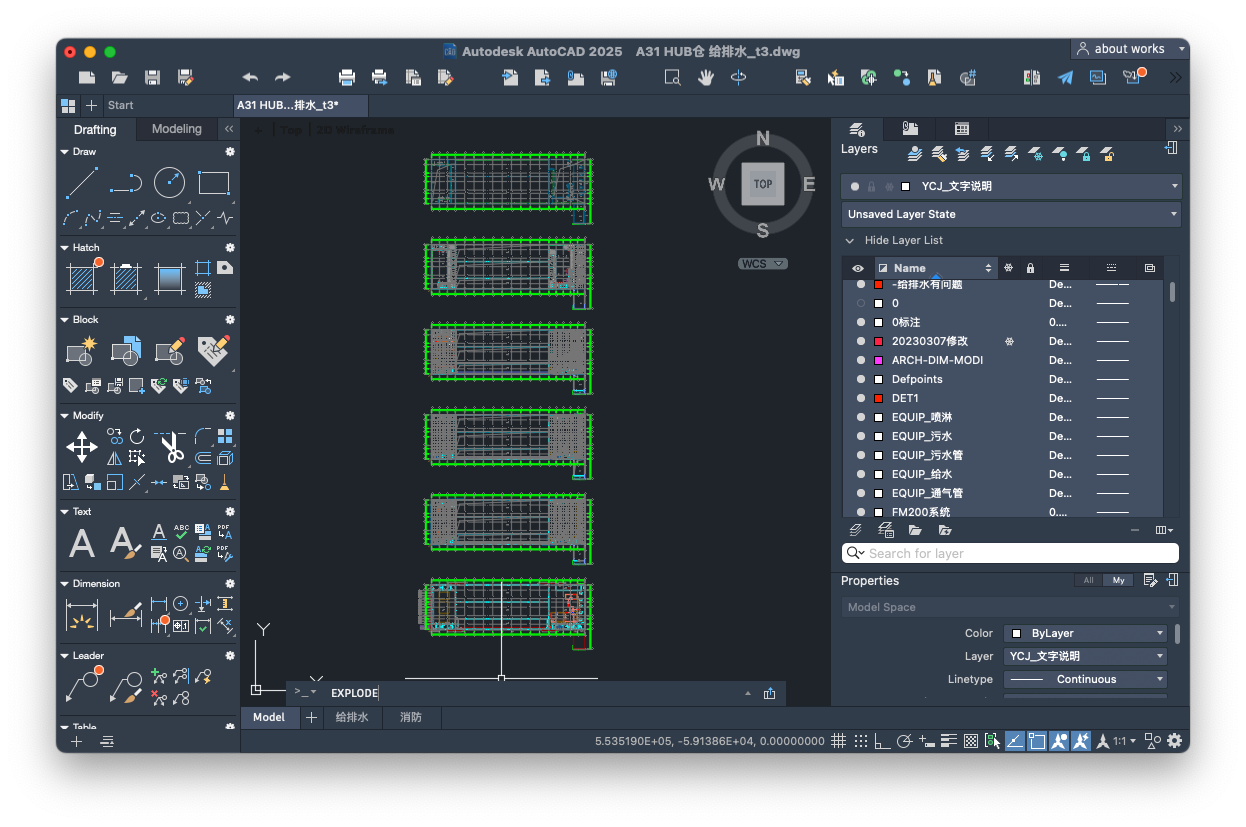

最近遇到这个项目，无论什么就是【Block】,就是打块，打块，一层一层地打，我这种要用到单独一层的又得一层一层地【EXPLODE】，在输入栏输入【EXPLODE】后选择要爆炸的块，回车即可拆开Block的内容

图 3.1

在 AutoCAD 里，你平常看到的 XY 坐标轴（十字标志 + 小的 X/Y 标记）叫做 UCS 图标。如果它不见了，通常是被隐藏了。

UCSICON

on

BLOCK : 选中后输入命令回车

EXPLODE（分解）：输入后，选中BLOCK块，回车
